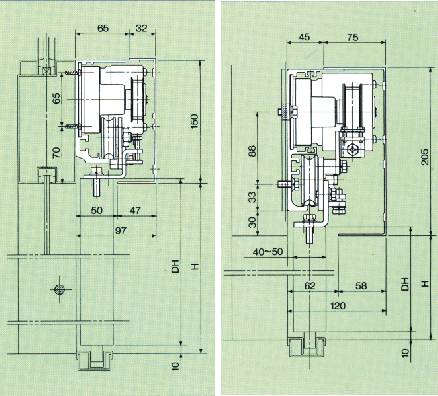

Gabariti pogonskog mehanizma staklenih vrata

- Duljina pogonskog mehanizma:

  L = 2*SS+100 (mm)

  SS - Svijetla širina otvora vrata (mm)

- Približan proračun mase krila vrata:

   m= (SS + BK * 30) * SV * 10 * 2,7 / 1000000 (kg)

   m1= m / BK (kg)

  BK - broj krila vrata
  SV - svijetla visina vrata
  m1 - masa pojedinig krila





              EMD18Z                             EMD30Z
 Napomena: Stvarna masa krila ovisi o primjenjenoj konstrukciji krila vrata. Za točne projektne podatke kontaktirajte nas putem E-maila, telefona ili dopisom.
